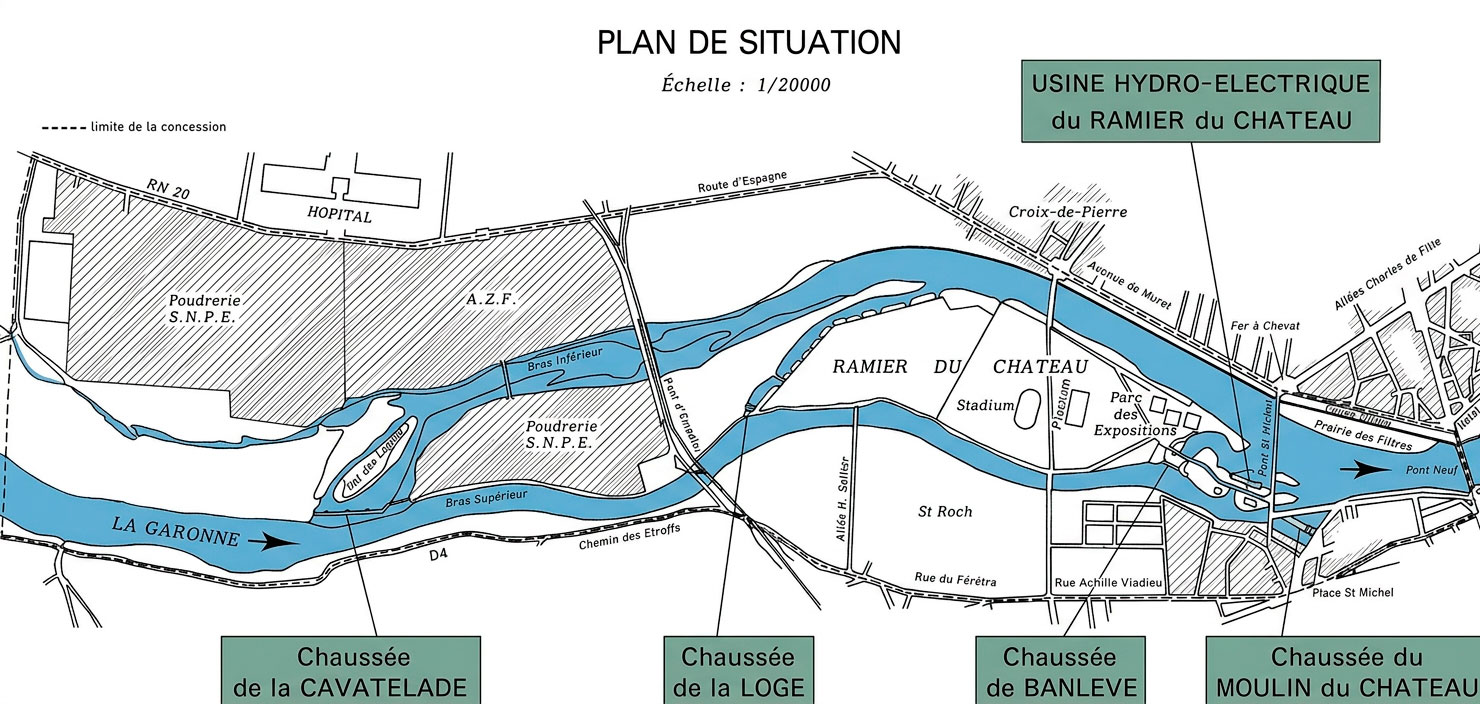

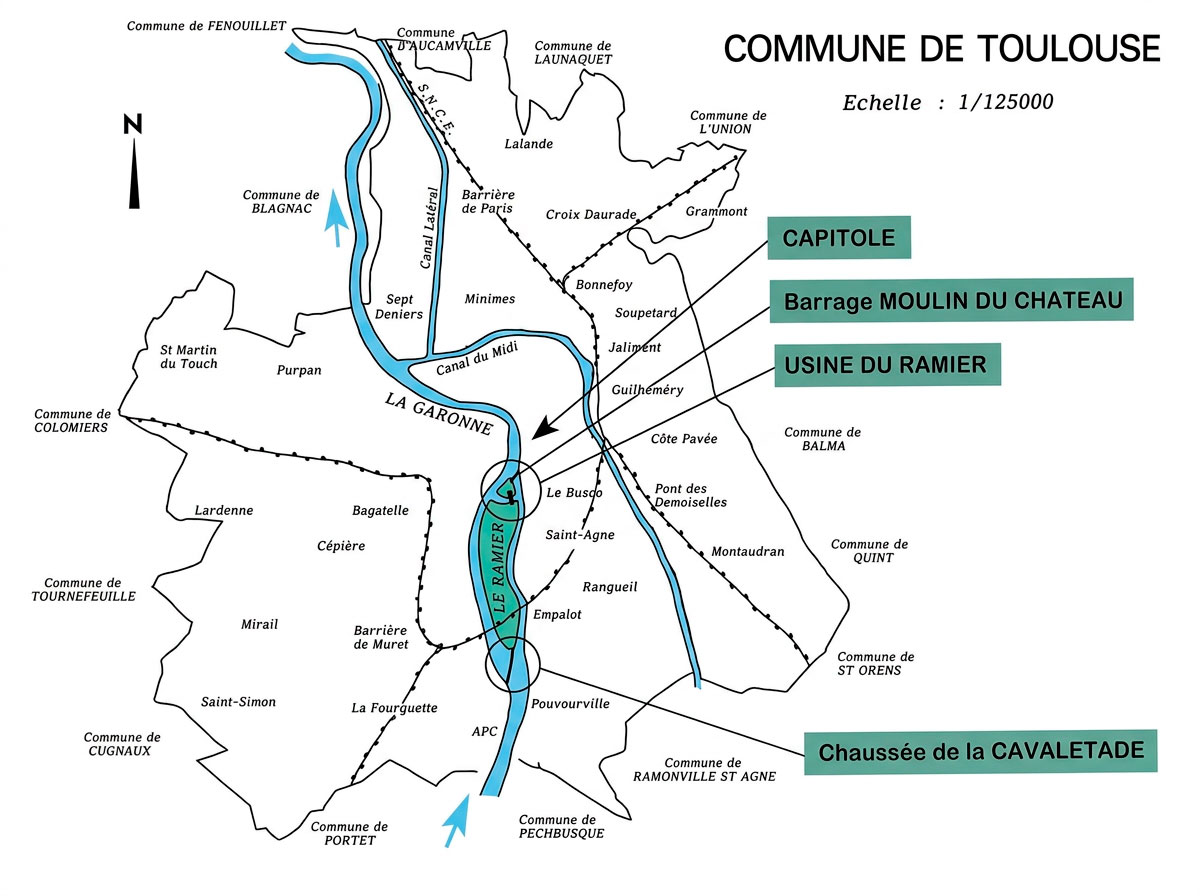

La Régie Municipale d’Électricité de Toulouse exploite deux centrales hydroélectriques situées sur la Garonne : l’usine du Ramier et la centrale de la Cavaletade. Ces installations permettent de produire une énergie renouvelable locale, avec une puissance installée de 5,4 MW et une production annuelle d’environ 22 GWh.

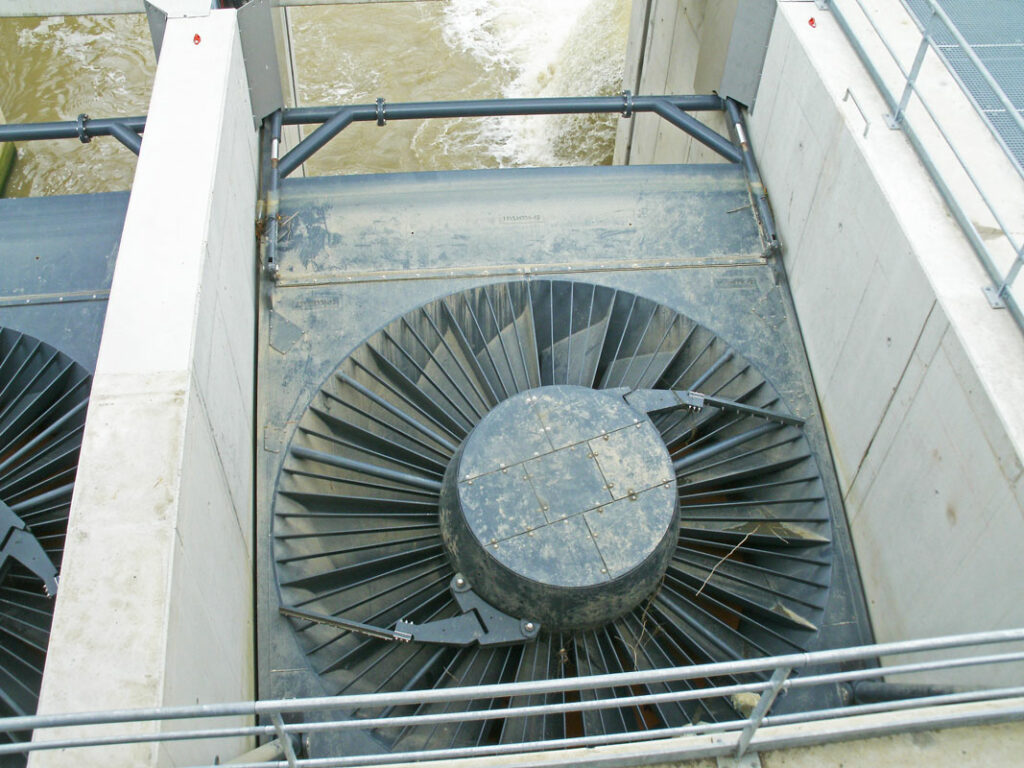

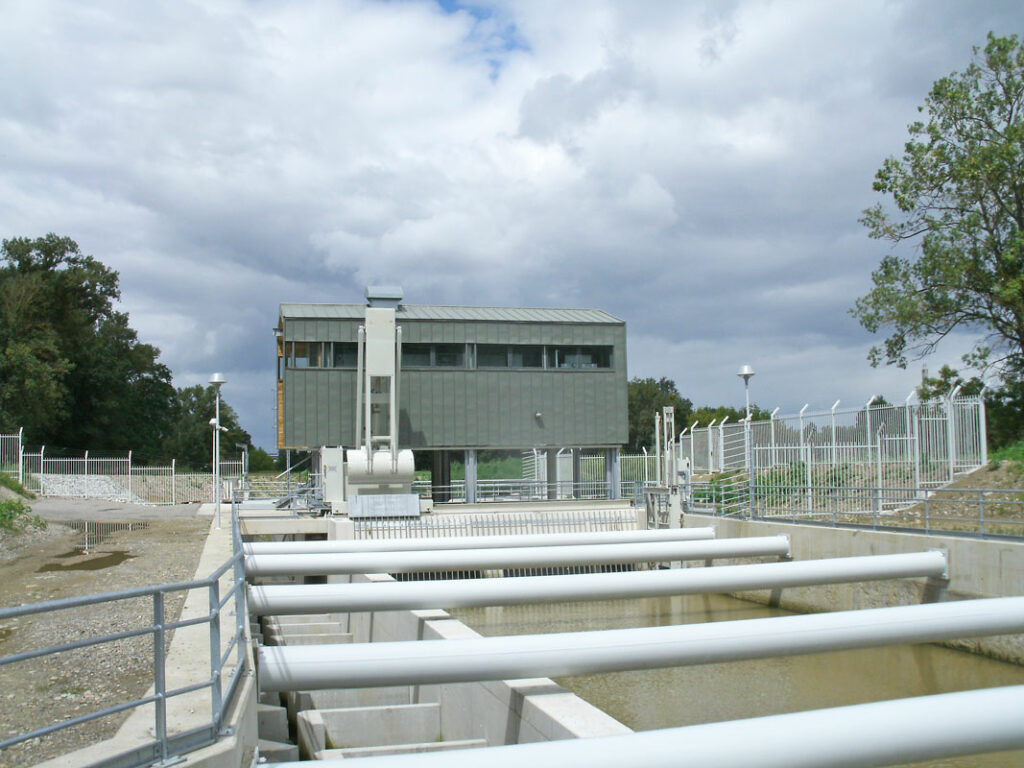

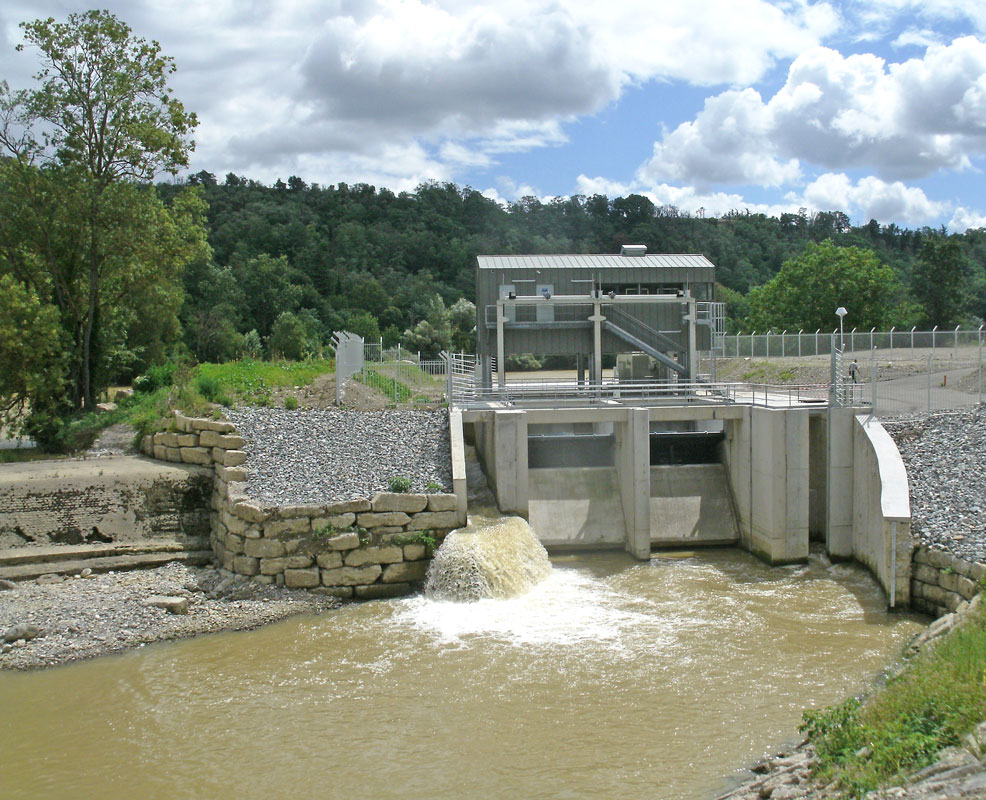

Construite entre 1917 et 1922, l’usine du Ramier constitue le site historique de production. Elle est équipée de plusieurs types de turbines adaptées aux variations de débit du fleuve. Mise en service en 2014, la centrale de la Cavaletade complète ce dispositif avec des équipements modernes optimisés pour les faibles chutes.
L’usine hydroélectrique du Ramier s’appuie sur plusieurs groupes de production, représentatifs de différentes technologies adaptées aux caractéristiques du site. Cette diversité permet d’optimiser la production d’énergie en fonction des variations de débit de la Garonne et d’assurer une exploitation fiable et continue.
Les groupes à hélice, installés dès l’origine puis modernisés, ainsi que le groupe Kaplan, offrent une régulation efficace grâce à leurs systèmes d’ouverture pilotés. Les groupes Francis complètent ce dispositif par leur robustesse et leur capacité à fonctionner dans des conditions hydrauliques constantes, contribuant à la stabilité de la production.
Enfin, les groupes bulbes, plus récents, intègrent des technologies adaptées aux faibles chutes et aux débits modérés. Leur conception compacte et immergée permet une production optimisée, illustrant l’évolution des équipements au service de la performance énergétique.

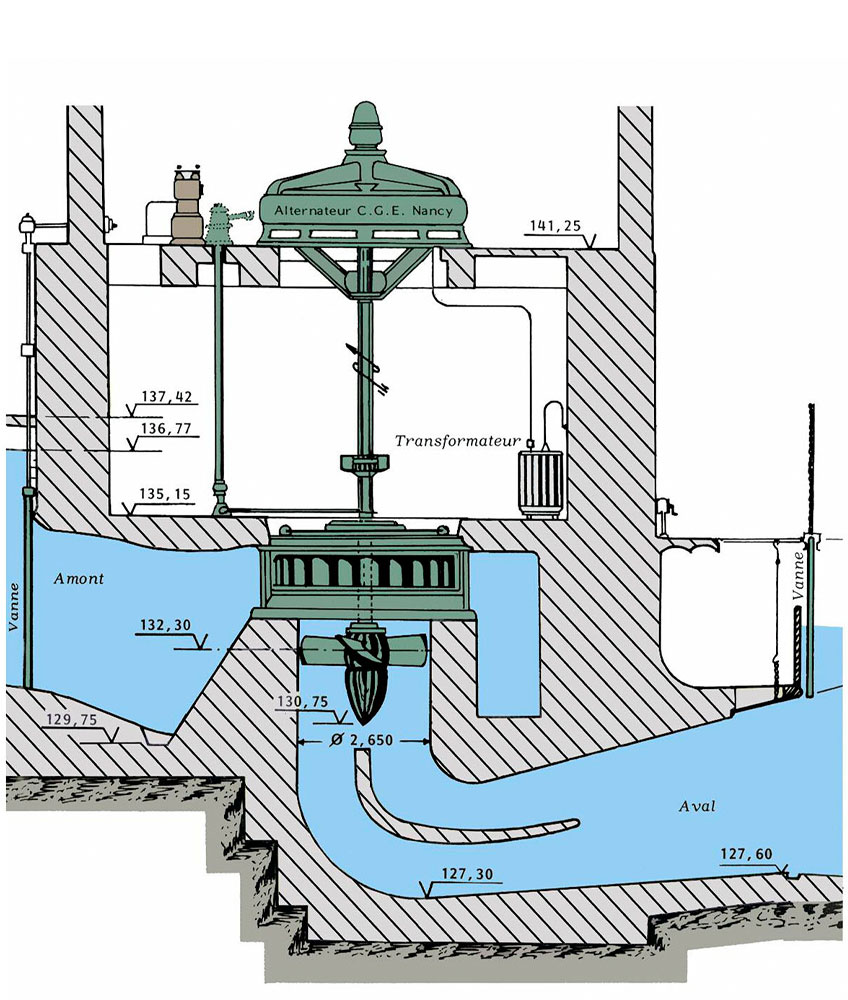

Constructeur : GROS et SINGRUN « FRANCIS » (1920)
remplacée par CEF -Tarbes Hélice réglable (1931)
modifié en Hélice fixe (1950)
P= 1000CV N= 83.3 tr/mn Q= 23m3/s H= 4.30 m
Ouverture par verin
Constructeur : CGE Nancy (1920)
P= 625 kVA N= 83.3 tr/mn U= 500 Volts
P Maxi= 720 kVA Alésage 3.90 m
Excitation .groupe séparée 26 kW
.normale (200V-60A)
.réglage par seuils
Constructeur : FRANCE TRANSFO
P= 800kVA 500/13500-20000 Volts Couplage Dyn 11
Refroidissement naturel

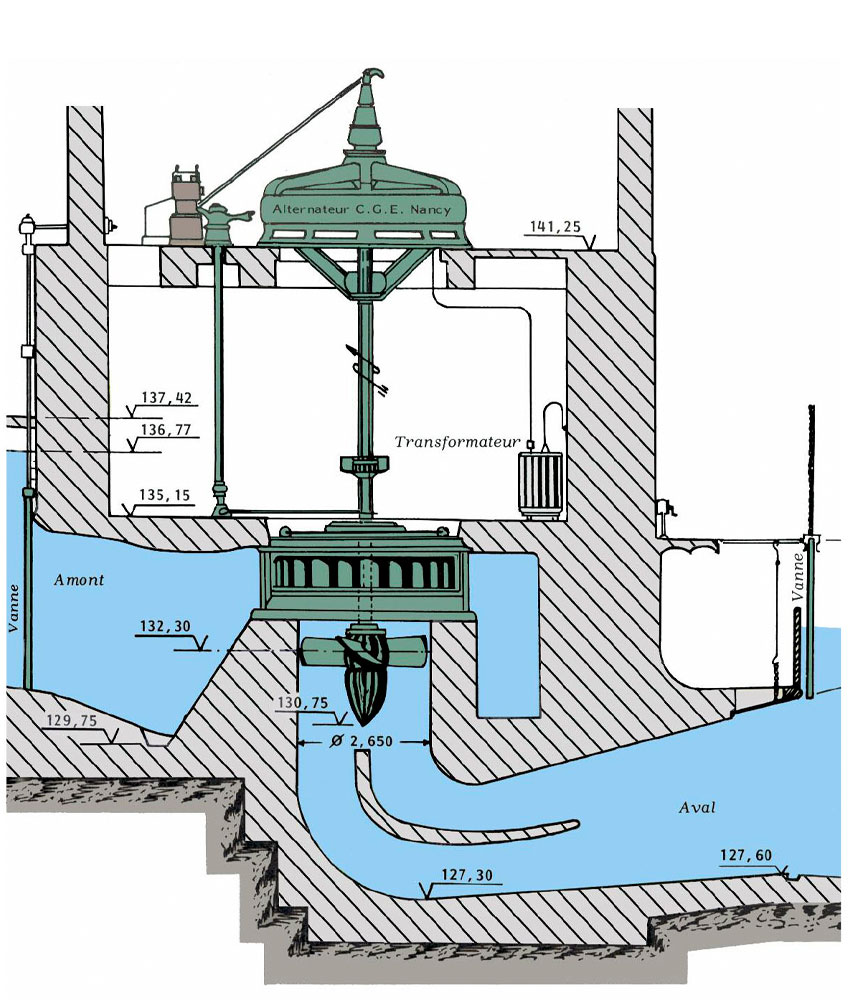

Constructeur : GROS et SINGRUN « FRANCIS » (1920)
remplacée par CEF -Tarbes KAPLAN (1931)
P= 1000CV N= 83.3 tr/mn Q= 23 m3/s H= 4.30 m
Ouverture par verin
Constructeur : CGE Nancy (1920)
P= 625 kVA N= 83.3 tr/mn U= 500 Volts
P Maxi= 720 kVA Alésage 3.90 m
Excitation .groupe séparée 26 kW
.normale (200V-60A)
.réglage par seuils
Constructeur : FRANCE TRANSFO
P= 800kVA 500/13500-20000 Volts Couplage Dyn 11
Refroidissement naturel

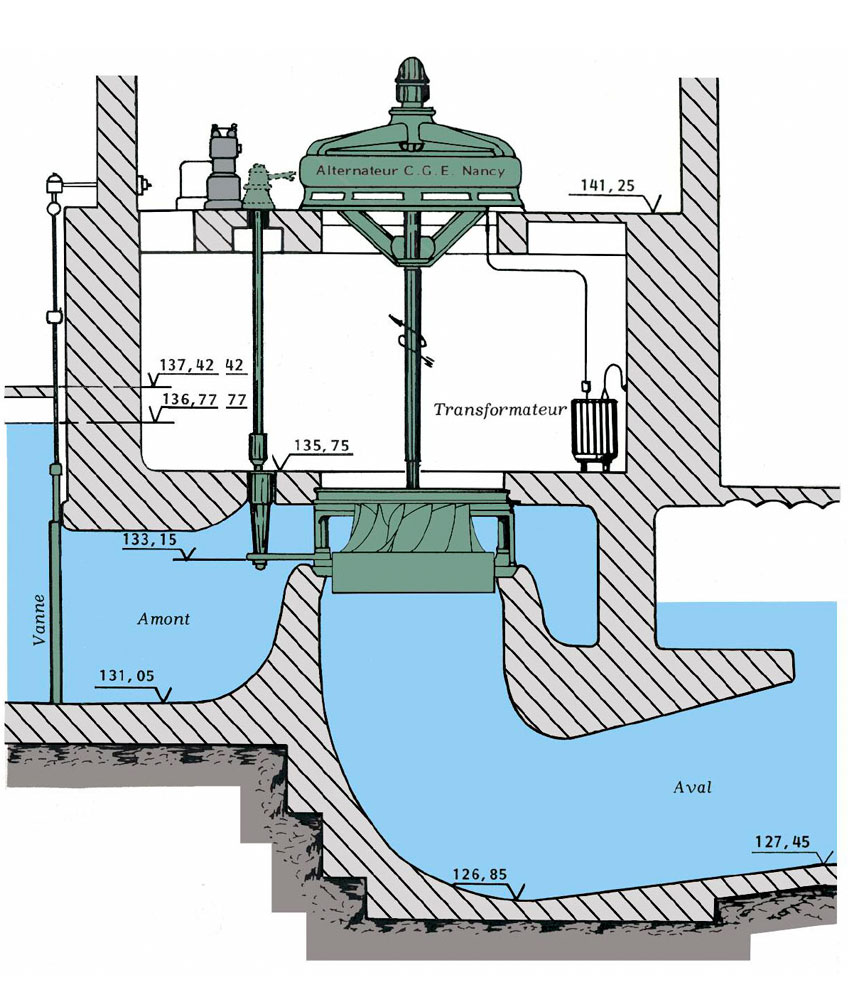

Constructeur : EYSCHER – WYSS (1920)
P= 1000CV N= 83.3 tr/mn Q= 23 m3/s H= 4.30 m
Ouverture par verin
Constructeur : CGE Nancy (1920)
P= 625 kVA N= 83.3 tr/mn U= 500 Volts
P Maxi= 720 kVA Alésage 3.90 m
Excitation .groupe séparée 26 kW
.normale (200V-60A)
.réglage par seuils
Constructeur : FRANCE TRANSFO
P= 800kVA 500/13500-20000 Volts Couplage Dyn 11
Refroidissement naturel
Constructeur : NEYRPIC-ALSTHOM (1960)
Turbine ‘HELICE’
P= 510CV N= 300 tr/mn Q= 11 m3/s
Génératrice asynchrome
P= 327 kW 420 kVA U= 500Volts
immergée dans l’huile
Type (glissante)
Commandée par treuil électrique
Constructeur : ALSTHOM
P= 840kVA 500/13500 Volts Couplage Yyn
